车载线束磨损失效:波纹管与胶带缠绕的防护效率对比

在新能源汽车与智能驾驶技术飞速发展的当下,车载线束作为电气系统的“神经脉络”,其可靠性直接关乎行车安全。然而,线束磨损失效问题始终是行业痛点——据统计,约30%的线束故障源于长期振动或摩擦导致的绝缘层破损。本文将从防护效率与成本角度,对比波纹管与胶带缠绕两大主流方案,大家提供选型参考。

一、波纹管:高强度防护的“钢铁铠甲”

1. 防护原理与优势

波纹管通过管壁的螺旋结构分散摩擦力,其PA材质(尼龙)的耐磨性较PP材质提升40%,且具备-40℃至150℃的耐温区间。

2. 应用场景

动力总成区域:抵抗高温机油飞溅与金属件摩擦

底盘悬架过渡段:缓冲碎石冲击与振动疲劳

高压线束主路径:隔绝电磁干扰与机械损伤

3. 成本与工艺

波纹管单价约为200-500元/米,闭口结构需专用扩口工具安装,但可减少后期维护成本。苏州凯佰乐线束厂通过优化波纹管切割工艺,使单线束包覆效率提升25%。

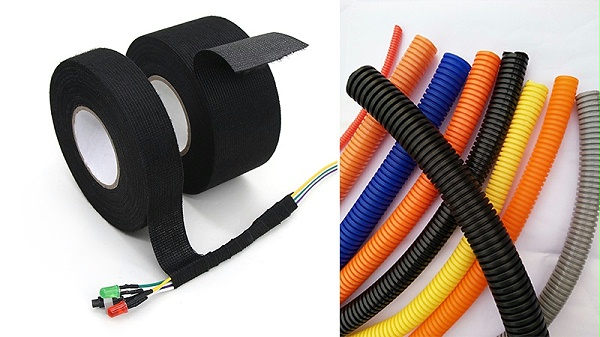

线束常用的波纹管与胶带

线束常用的波纹管与胶带

二、胶带缠绕:灵活轻量的“隐形护盾”

1. 防护原理与局限

PVC胶带通过多层缠绕形成柔性防护层,覆盖率可达70%-80%,但耐磨性仅为波纹管的1/5。

2. 优化应用场景

线束分支固定:替代传统扎带,降低异响风险

接插件防护:配合热缩管使用,提升防水等级

干区线束过渡:如仪表台内部、座椅下方

3. 创新解决方案

苏州凯佰乐研发的“三明治缠绕法”——底层布基胶带防磨、中层海绵胶带减震、表层PVC胶带绝缘,使胶带防护寿命延长3倍。

三、选型决策树:场景化匹配策略

1.高磨损风险区(如底盘、机舱):优先选用PA波纹管,搭配闭口结构与固定支架

2.轻量化需求区(如车门线束):采用胶带+海绵复合防护,重量降低40%

3.过渡段设计:波纹管与胶带分段使用,兼顾防护强度与装配效率

苏州凯佰乐线束厂建议:车企在开发阶段应通过CAE仿真模拟线束振动轨迹,结合整车BOM成本目标,制定差异化防护方案。

线束防护无绝对优劣,唯有精准匹配场景需求。苏州凯佰乐线束厂将持续深耕材料科学与工艺创新,为车企提供线束从设计验证到量产落地的全链路解决方案,共同筑牢汽车电气系统的安全防线。定制热线:4000-199-586。
