作为连接器品质与可靠性的关键指标，M12 防水连接器的插拔力直接影响设备运行。插拔力不当，轻则操作不便，重则引发接触不良、密封失效甚至设备损坏。凯佰乐依托 20 年线束加工经验与高新技术企业研发实力，为用户解析插拔力规范，助力正确选型与应用。

一、插拔力的定义与核心价值

插拔力指连接器公端与母端插入和拔出所需的力量，分为插入力(完全插合的最大力)与拔出力(分离所需的最大或最小力)，其重要性体现在三方面：

保障接触可靠性：适当插拔力确保镀金插针与插孔紧密接触，实现低阻抗、无中断的信号与电流传输，力过小易接触不良，力过大则加速镀层磨损。

维持密封性能：防水连接器的密封圈需通过合适插拔力实现均匀变形，形成有效水密 / 气密屏障，力过小密封不严，力过大可能损坏密封圈。

延长寿命与优化体验：优化的插拔力能减少机械结构损耗，保证规定插拔周期内性能稳定，同时提供顺畅操作手感。

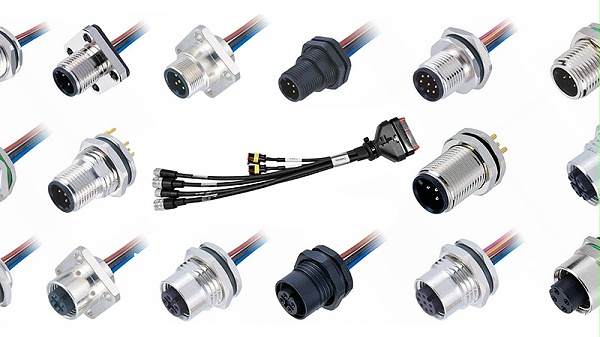

M12防水连接器--线束

二、影响插拔力的四大关键因素

端子结构与数量：3 针、4 针等不同针数的连接器，针数越多总插拔力通常越大;公端子直径、母端子弹片设计与材料，直接决定单孔插拔力。

密封圈特性：硅胶、氟橡胶等不同材质，以及密封圈的硬度、线径，会影响压缩时产生的摩擦力，进而改变插入力。

外壳与锁紧机构：螺纹式、卡扣式等不同锁紧方式，插拔力特性差异显著，卡扣式插入力较小但需明确锁止感，螺纹式依赖旋转扭矩实现密封。

对接精度：制造精度不足会导致公母端对准偏差，造成插入困难、插拔力异常波动。

三、插拔力使用核心规范

参考国际标准定范围：M12 连接器插拔力遵循 IEC 61076-2 系列标准，单孔(信号端子)插入力通常为 2.5N~20N，拔出力略大;总插拔力为各孔位力与密封圈摩擦力之和，如 4 针螺纹式 M12 连接器总插入力多在 30N~80N(约 3kgf~8kgf)，具体需以制造商规格书为准。

标准化操作手法：插入时确保公母端对准，螺纹式先轻推再旋螺母，卡扣式沿轴线推至锁止;拔出时卡扣式需按解锁键，螺纹式完全旋松螺母后再拔，严禁拉扯线缆或强行操作。

定期检查维护：定期查看插针是否弯曲污染、插孔是否松弛、密封圈是否老化破损，发现问题立即更换，避免插拔力异常。

专业工具检测：工业自动化、户外设备等场景，建议用数显推拉力计定量检测，剔除不良品，保障连接合规。

四、凯佰乐的品质保障与服务

凯佰乐将插拔力管控贯穿全流程：严选全球顶级与优质国产供应商，保证端子、外壳精度;通过成熟工艺确保端子装配精准无变形;关键工序全检，成品线束需经插拔力、导通性、绝缘电阻及 IP67/IP68 防水测试。

若需高可靠性 M12 防水连接器及线束解决方案，可联系凯佰乐技术团队，获取专业定制服务。定制热线：4000-199-586。
