UL认证线束的阻燃实验:垂直燃烧与水平燃烧测试差异全解析

在汽车电子、工业设备等高安全性领域,线束的阻燃性能直接关乎系统安全。苏州凯佰乐线束厂作为UL认证合作企业,始终将阻燃测试作为品质管控的核心环节。本文将深度解析UL认证中垂直燃烧与水平燃烧测试的核心差异,帮助客户理解阻燃线束的选型逻辑。

一、测试原理:火焰传播路径决定差异化评估

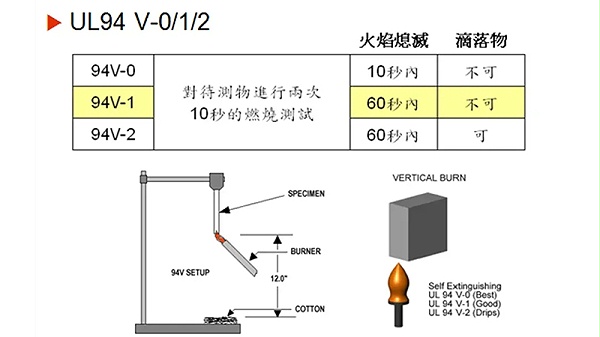

垂直燃烧测试模拟线束在垂直悬挂状态下的燃烧场景,火焰自下而上冲击材料。此方法重点考察材料在重力作用下的自熄能力、滴落物引燃风险及碳化长度。例如,UL94 V-0级要求试样在10秒内自熄且无燃烧滴落物引燃下方棉垫,适用于电子元器件外壳等对火焰蔓延高度敏感的场景。

水平燃烧测试则模拟线束在水平铺设时的燃烧行为,火焰沿材料表面横向蔓延。测试关注燃烧速率、火焰传播距离及材料是否烧穿夹具。以UL94 HB级为例,当材料厚度为3-13mm时,燃烧速率需≤40mm/min,适用于线束外护套等对火焰横向扩散需严格控制的部件。

半导体线束UL认证解读:阻燃、耐压测试要求

UL认证线束的阻燃实验

二、测试标准:UL认证的双维度分级体系

UL94标准对两种测试方法设定了差异化等级体系:

垂直燃烧等级分为V-0、V-1、V-2,其中V-0级为最高等级,要求5个试样总燃烧时间≤50秒,且无燃烧滴落物引燃棉垫。该等级常见于汽车发动机舱线束等高温环境应用。

水平燃烧等级以HB级为基础,进一步细分为HBF、HF-1、HF-2。例如,HF-1级要求试样在60秒火焰冲击后,60mm标记线内无燃烧滴落物,且燃烧时间≤30秒,适用于室内布线等场景。

三、测试设备与流程:精密化操作保障数据可靠性

苏州凯佰乐线束厂采用符合UL标准的CZF-5型水平垂直燃烧测试仪,通过以下流程确保测试精度:

1. 样品预处理:将线束样品置于23±2℃、50±5%RH环境中48小时,或70±1℃高温箱中168小时,消除环境因素干扰。

2. 垂直燃烧测试:将线束试样垂直固定,使用20mm蓝色火焰施加10秒,记录燃烧时间、滴落物状态及碳化长度。

3. 水平燃烧测试:将线束试样水平放置,火焰以45°角接触材料表面60秒,测量火焰传播至60mm标记线的时间。

四、应用场景:基于燃烧特性的精准选型

垂直燃烧测试适用于线束与高温部件直接接触的场景,如新能源汽车电池包内部布线。苏州凯佰乐线束厂通过V-0级认证的硅胶线束,可在1000℃高温下保持10秒内自熄,大幅降低火灾连锁反应风险。

水平燃烧测试则针对线束在设备外壳内的铺设场景,如工业机器人控制柜布线。采用HF-1级认证的PVC护套线束,可确保在60秒火焰冲击下火焰传播距离≤60mm,为逃生争取关键时间。

结语:以科学测试守护安全底线

苏州凯佰乐线束厂通过垂直燃烧与水平燃烧测试的双维度验证,构建起覆盖UL94全等级的阻燃线束产品线。无论是新能源汽车的极端工况,还是工业设备的复杂环境,客户均可根据实际需求选择匹配的阻燃等级,实现安全与成本的精准平衡。选择凯佰乐,即是选择一份对安全标准的坚守与承诺。定制热线:4000-199-586。
